產品概述

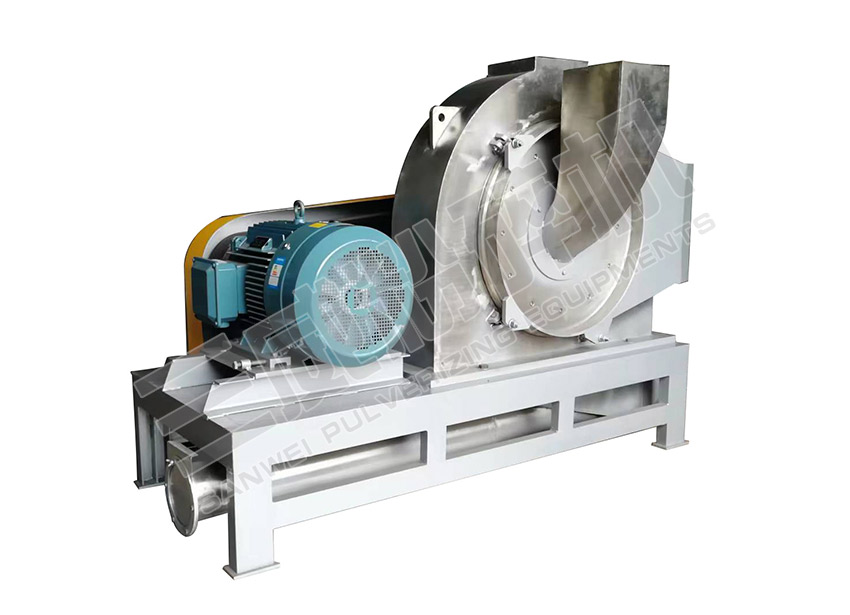

MTM棒銷磨是本公司引進德國先進超微粉碎技術而開發的超微粉碎設備，廣泛適用于脆性物料、粘性物料的超微粉碎。本機由機殼、機門、轉子、定子、主軸、加料裝置等部件組成，機殼與機門之間裝有密封圈，防止粉塵泄漏。粉碎原理:物料通過加料裝置定量送入粉碎腔，在高速轉子和定子組成的粉碎區內物料相互碰撞、沖擊而粉碎。轉子和定子的粉碎區由3~4層組成，物料在第一層被粉碎后在離心力作用下繼續向外運動進入外部粉碎區，越往外粉碎程度越激烈。根據需要可設計成雙轉子差動式結構，此時粉碎線速度可達200m/s以上，極快的線速度保證理想的粉碎效果。

產品特點

轉子和定子組成3-4層粉碎區，粉碎充分、均勻，粉碎速度快。機門的快開式設計，物料清理相當方便、徹底

結構圖

技術參數

參數/型號	MTM-200	MTM-400	MTM-630	MTM-800
裝機功率(kw)	3--5.5	18.5--30	37--55	55--90
最大轉速(r/min)	12000	6000	4000	3500
粉碎細度(um)	30--300
產量(Kg/h)	10--300	25--700	50--1500	75--2000
重量(不含電機) (Kg)	220	650	850	1200

流程示意圖

配套由高壓離心風機、關風機、旋風集料器，脈沖除塵器和電控柜等組成整套超微粉碎設備，經出料口排出的物料在離心風機的作用下進入旋風集料器。然后合格產品由旋風集料器下面的關風機來控制卸料。粉塵進入脈沖除塵器收集。

1.MTM棒銷磨

2.旋風集料器

3.高壓引風機

4.布袋除塵器

1.MTM棒銷磨

2.旋風集料器

3.脈沖除塵器

4.布袋除塵器
